目錄：

一、無線網絡(luò )WLAN/WiFi行業背景

二、什么是WOC技術

三、WOC技術方案詳述

四、WOC技術特點

五、WOC技術優勢對比

六、WOC系統酒店結構圖

七、WOC產品說明

八、WOC系統酒店施工示意圖

九、酒店公共區域WLAN無線覆蓋

十、成功運用

一、無線網絡(luò )WLAN行業背景

①.無線網絡(luò )WLAN室內覆蓋傳統方法與弊端

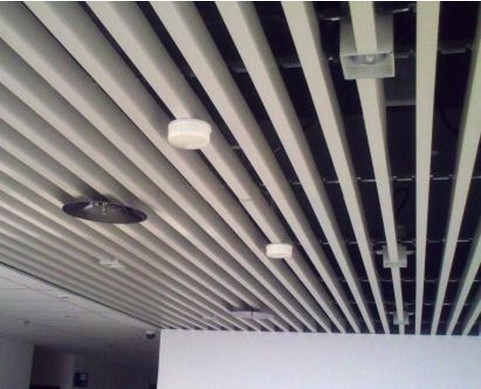

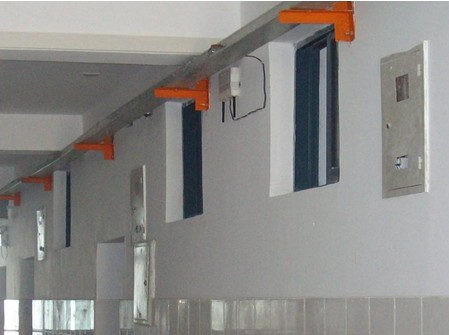

1.1 方法一

在走廊集中安裝AP和天線（或違規加上干放），信號穿墻進入房間實現覆蓋。

問題與弊端：

1. 由于AP布放密集，同頻干擾嚴重，無線網絡(luò )連接不停跳轉。

2. 大部分房間內信號質量差，且不均勻。特別是酒店，一進門就是個衛生間，加上外面兩面墻壁，信號衰減很大（平均每穿透一面墻壁，衰減50%）。

3. 有效輻射功率超出國家標準，對人體有害。

1.2  方法二

在每個房間安裝一個小功率AP。

問題與弊端：

1. 解決了房間內信號強度的問題，但整個系統自身的干擾問題更加突出，經常會(huì )在一個房間搜到多個信號，導致網速變慢，或不停跳動。

2. 需安裝的AP數量更多，規模建設成本大增。

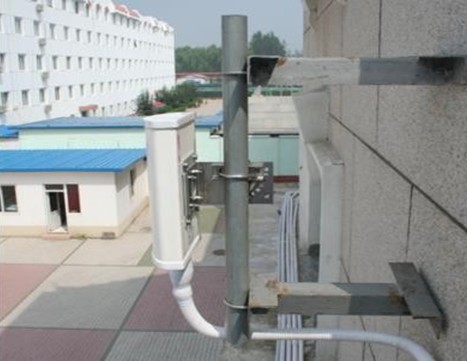

1.3  方法三

在室外安裝大功率AP，利用大增益天線向室內覆蓋（目前幾乎不使用）。

問題與弊端：

1. 易受外部其它AP的干擾。

2. 系統總帶寬很低。

3. 房間內信號覆蓋不均，只有靠窗位置信號較強。

綜上所述，就拿酒店行業而言：

傳統的無線網絡(luò )覆蓋會(huì )帶來的以下問題：

1.  酒店客房WLAN無線網絡(luò )信號弱

酒店的AP、天線一般安裝在走廊，由于WLAN信號穿透性不強，房間內存在信號死角，客戶感知差；房間內受同頻干擾、衰減等原因，WLAN信號不穩定。

2. 酒店客房WLAN無線網絡(luò )信號不穩定

有些酒店在每個房間安裝一個小AP或路由，這樣做的結果是信號強度達到了，但是因為同一個房間可以收到多個無線網絡(luò )信號，所以會(huì )引起同頻干擾，手機或終端會(huì )自動連接上最強的那個信號，從而引起無線網絡(luò )“跳來跳去”的現象，極大破壞了酒店的形象。

3. 導致整個網絡(luò )癱瘓

有些酒店直接使用家用級路由，或客人自帶路由器，從而導致整個網絡(luò )癱瘓，造成巨大損失，影響常旅客的品牌認知度與滿意度。

②、WLAN無線網絡(luò )的需求趨勢

如今WiFi終端無處不在，需要WiFi信號覆蓋的場所越來越多，為了加強WLAN業務發展，將WLAN網絡(luò )覆蓋用戶上網需求Z最強烈的酒店、客房、商場、學校、醫院、家庭、會(huì )所、KTV等行業領域。

面對全世界越來越多的WLAN無線網絡(luò )的需求，我們是如何解決以上問題的呢？

利用酒店、學校、會(huì )所等原有的CATV線路進行WLAN無線網絡(luò )信號覆蓋，可有效解決網絡(luò )覆蓋、降低干擾及施工難問題！

——WOC無線網絡(luò )方案

WOC無線網絡(luò )方案的好處！

1. 提高穩定性

商用環境（諸如酒店、KTV、會(huì )所等）強調的就是穩定性，效果好！

華神全部采用電信級器件，憑借多年運營商配套經驗，精心制造；

最長質保5年、放心使用。

2. 減少投資成本

• 對于新建酒店等場所，每個房間可以節省1只電視面板（市場價格從20~100元不等），節省1只有線電視分配器的錢。綜合下來，平均每個房間節省約25~110元不等）。

• 對于老酒店等場所，最多一臺主機可以覆蓋16個房間，平均到每個房間，投資成本也遠遠低于其他方式。

3. 施工簡單

  無需復雜設置，即插即用。

4. 提供WiFi認證等增值服務

  對于有WiFI認證、廣告推送等有需求的客戶，我們還可以提供相關產品以便實現增值服務。

若想了解詳情， 請致電  13952815535

                        13400086506

                        13952913505

                        18652831660

二、什么是WOC技術

WOC(WLAN over  CATV)是基于CATV有線電視的WLAN網絡(luò )，是通過現有的CATV有線電視系統，實現房間內的優質WLAN信號覆蓋，提供可靠和真正可以使用的高速無線網絡(luò )。WOC具有信號強、無干擾、網速高等特點，具有實用性。

三、WOC 技術方案概述

WOC 利用有線電視系統傳輸 802.11b/g/n無線網絡(luò )，1個AP可以覆蓋 8 個或更多房間，能夠為酒店客房實現其他技術或方案達不到的優質無線信號覆蓋，突破性地從無線物理層徹底解決了目前所有酒店無線系統共同面對同頻干擾的難題，使得無線網絡(luò )連接可靠，實現高速上網。

WOC（WLAN Over CATV）是無源天線延伸系統，可以配合任何帶有天線接口的電信級AP 使用。AP 集中安裝在走廊或豎井間，WLAN 和 CATV 信號通過混合分配器輸入到現有的CATV 線路，混合信號在全屏蔽無干擾下直接輸送到房間內，最后通過面板分離器將信號分開，實現房間內優質無線覆蓋。利用頻分復用技術，即WLAN無線網絡(luò )信號和CATV有線電視信號工作頻段不同，加上混合分配器的帶外抑制，WLAN和CATV信號絕無干擾。

目前 CATV 常用的線纜是 SY(W)V-75-5 同軸電纜， SY(W)V-75-5 同軸電纜是專門為有線電視生產的。根據實際測量， SY(W)V-75-5 同軸電纜衰減率一般是 <0.5dB/米?！　　　　　　?/span>

微波空氣傳播損耗計算公式：

損耗（以 dB 為單位）＝ 32.44 +  20lg f (MHz) + 20lg d (km) + 傳輸線纜損耗。 假設傳輸距離為５０米處， 通過計算，采用 CATV 線纜的傳輸損耗要比通過空氣傳輸少 9db 左右， 如果再考慮墻壁對WLAN無線信號傳輸的15~25dB 損耗， CATV 線纜傳輸至少要比傳統的覆蓋方式減少了 25db 的損耗，足可以達到 3 格以上的信號強度，WOC 就是基于這點提出的，成功項目的實地測試也同樣證明了這一點和 WOC 實用性。

四、WOC技術特點

1．信號強：無線信號不用穿墻，通過 CATV 線路直達房間內，信號強，覆蓋均勻，沒有死角。

2．無干擾：系統自身無干擾。信源 AP 做屏蔽和防泄漏處理， AP 信號通過全屏蔽的CATV線路傳輸到客房內，有效避免了樓上、樓下和同層 AP 的干擾。AP 信號分支到 8 個或以上 的房間，加上 CATV 線纜的自然損耗，客房內的無線信號不會(huì )過強，不會(huì )穿越其他房間而造成干擾。

3．網速高：由于沒有同頻干擾問題，無線網絡(luò )速度可大大提高。

4．無線連接穩定：相連 8 個房間在一個 AP 下有效工作和管理，沒有其他 AP 信號的干擾， 不會(huì )在同一房間內收到多個 AP 信號。

5．清晰有效無線管理：房間無線連接到指定 AP，無線管理有效清晰，客戶端問題排除容易。

6．施工簡單： 不需要進行麻煩的現場無線勘測和天線計劃，只需要根據 CATV 圖紙更換。WOC 設備，施工快捷有效簡單。WOC 兼容所有品牌AP，無須更改現有同軸電纜網結構。

7．輻射低： WOC為無源天饋系統，終端輻射功率只有傳統覆蓋方式的幾十分之一，遠低于國家相關規定，安全環保。

8．CE 認證：產品通過歐盟嚴格 CE 與電磁兼容性檢測認證，符合國際標準，可以安全合格使用，不影響現有CATV系統運作。

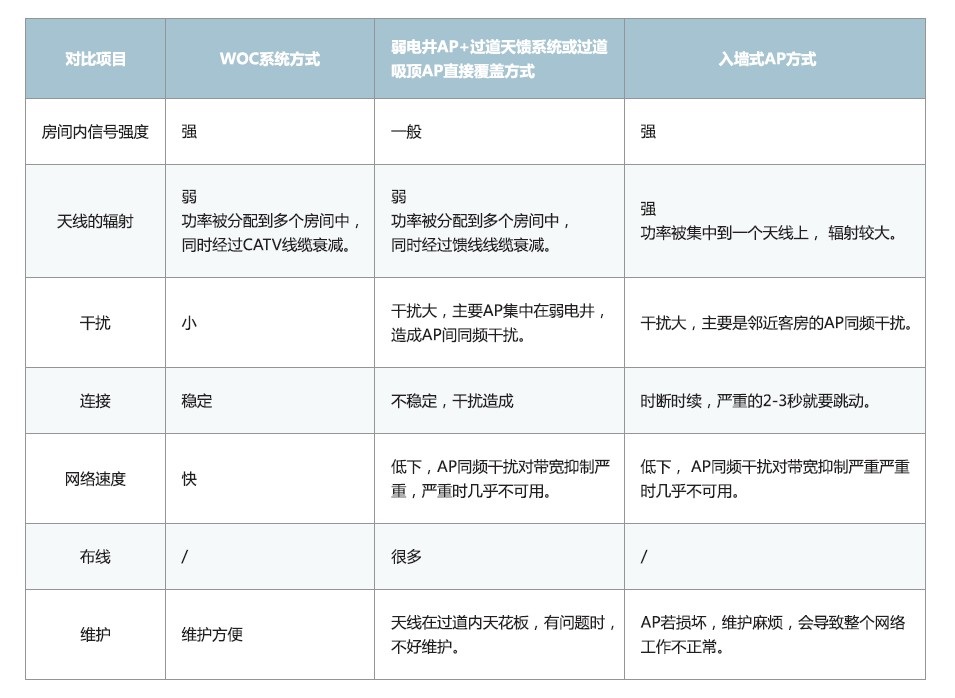

五、WOC技術的優勢對比

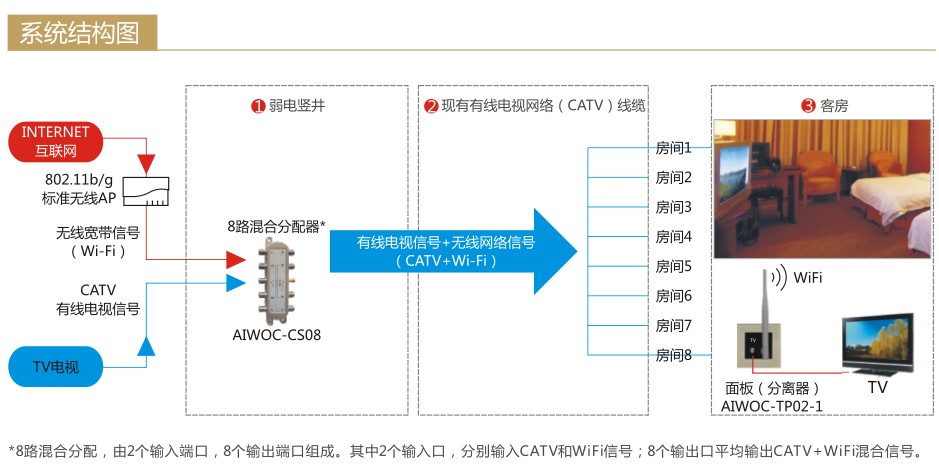

六、WOC系統酒店結構圖

注：圖中8路混合分配，由2個輸入端口，8個輸出端口組成。其中2個輸入口，分別輸入CATV和WIFI信號，8個輸出口平均輸出CATV+WIFI混合信號。

七、WOC產品說明

（1）WOC合路分配器（Combiner Splitter）（CS-04、CS-08）

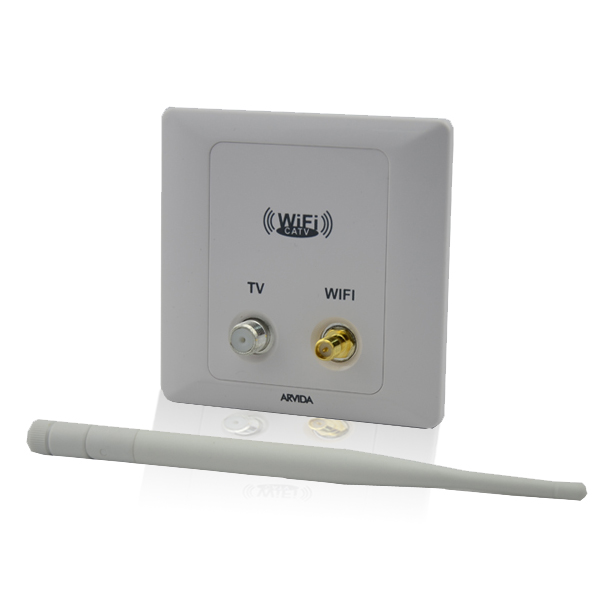

（2）WOC終端面板分離器（Terminal  Splitter）

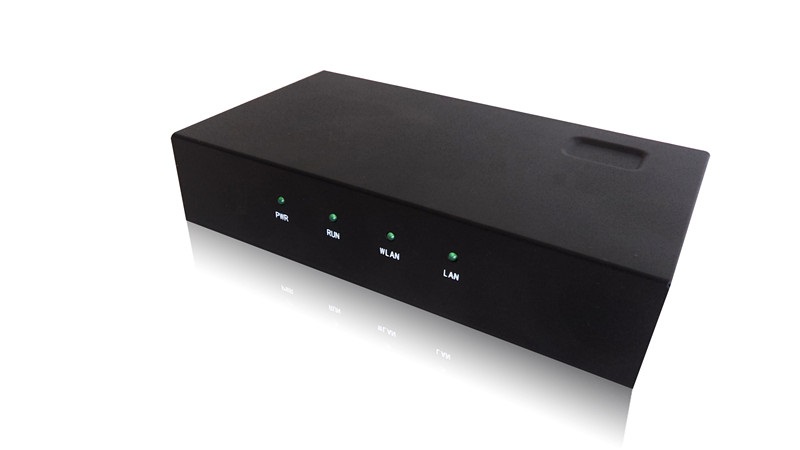

（3）無線AP

電信級500mW  ，支持用戶隔離功能，支持網線供電，支持網絡(luò )管理。

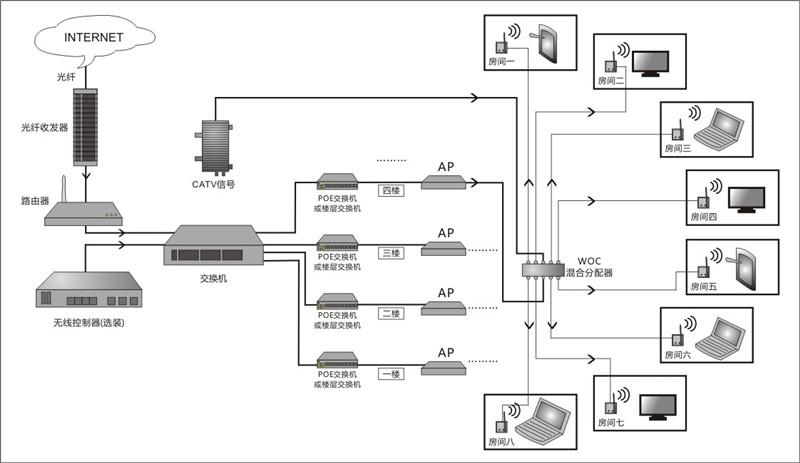

八、酒店WOC施工示意圖（1只AP可支持8房間）

案例一：替換傳統4分配器方案

案例二: 采用8合路分配方案

WOC客房連接示意圖

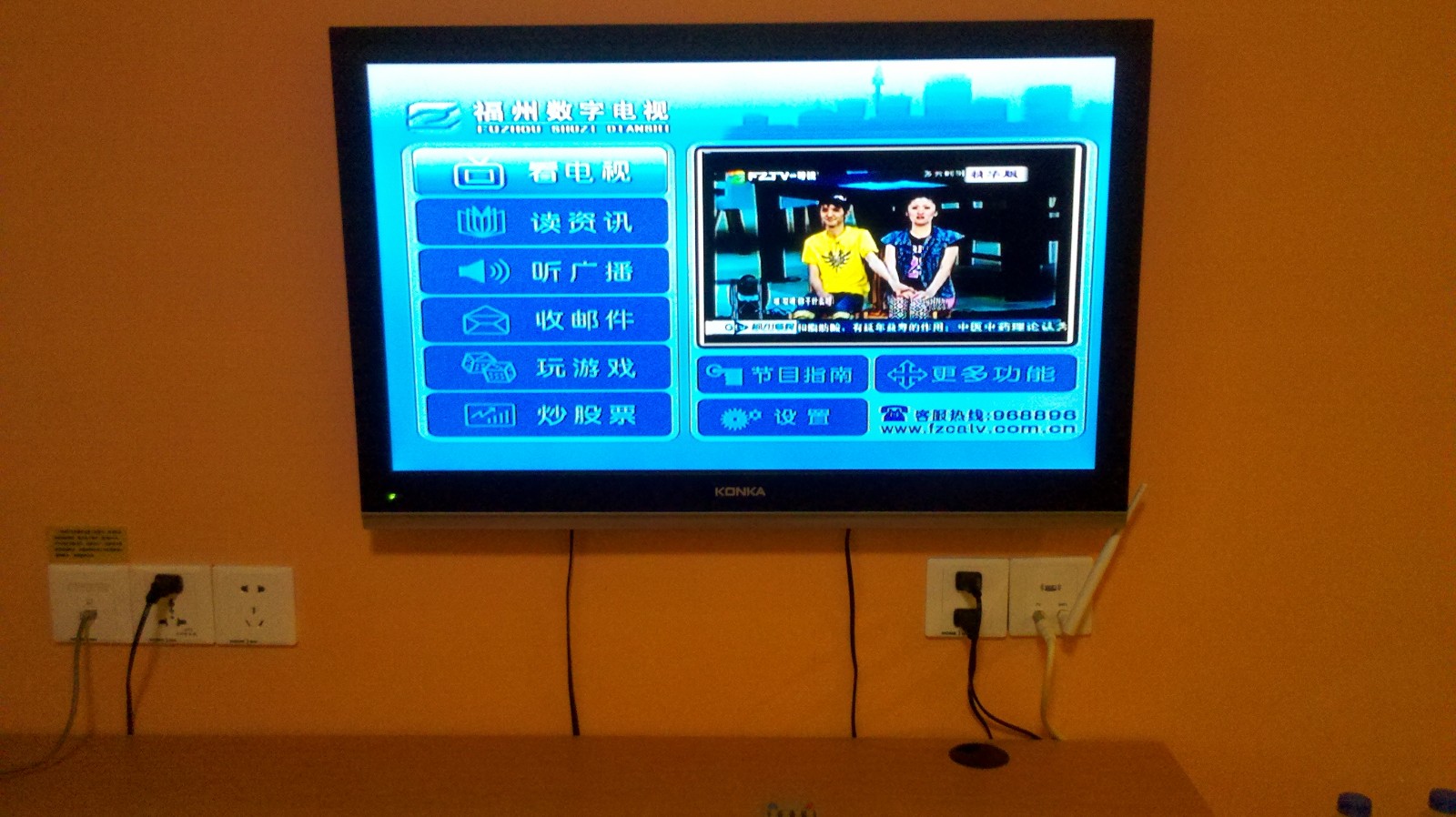

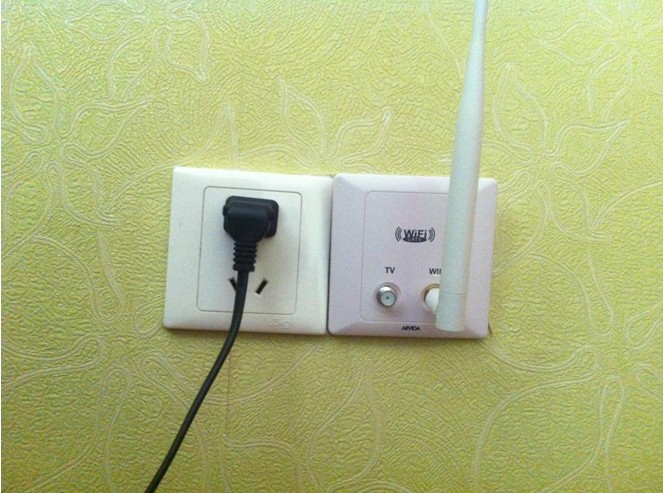

客房?jì)萕OC天線面板實際安裝效果

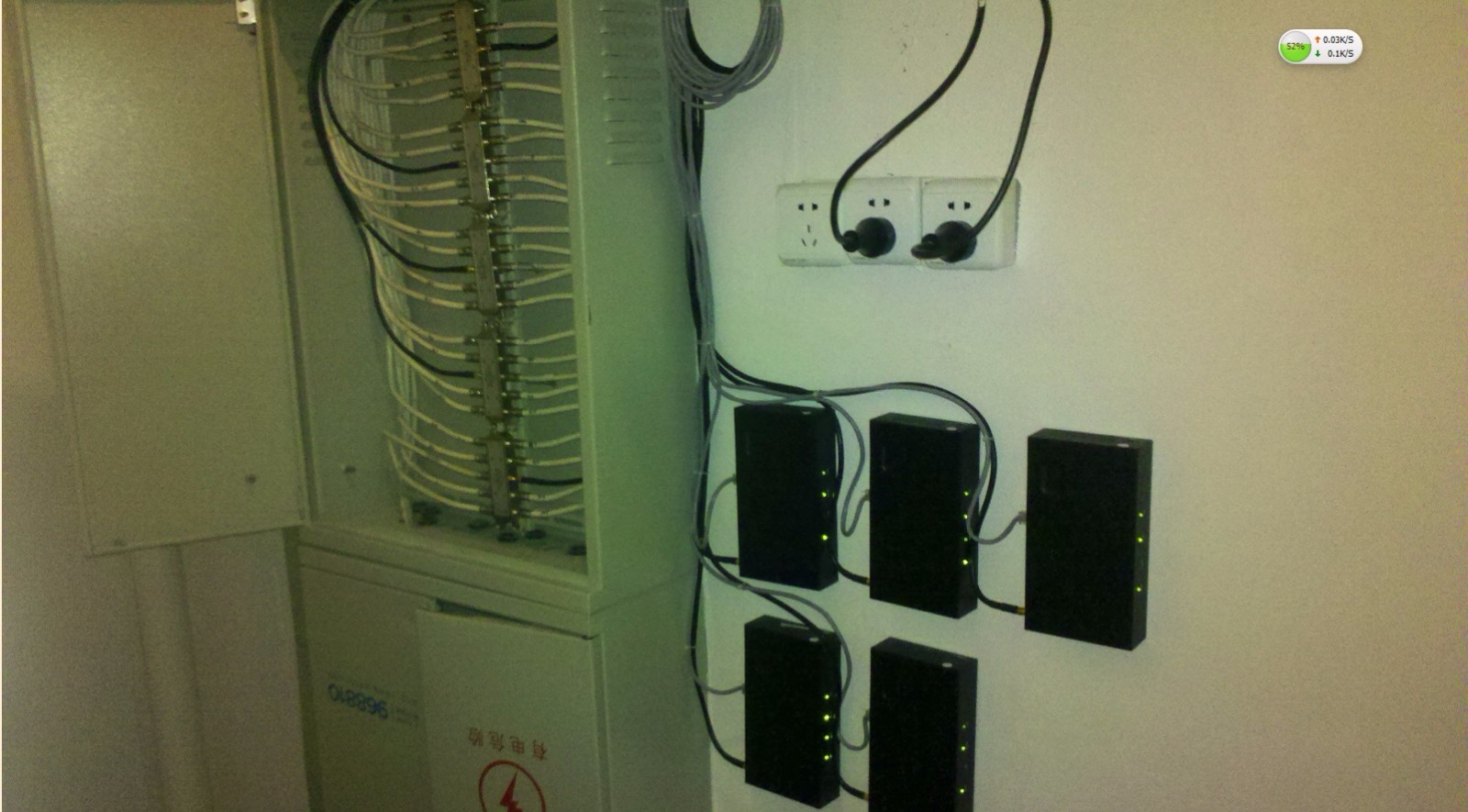

弱電間走線實際施工圖

九、酒店公共區域WLAN無線網絡(luò )

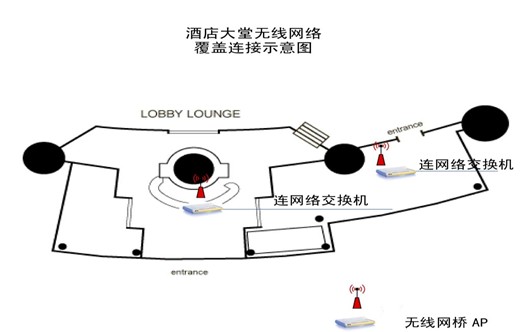

酒店公共區域包括大堂、咖啡廳、會(huì )議室等，實現WLAN無線覆蓋從技術上相對簡單。由于無線AP使用的數量不多，且相互距離比較遠，不會(huì )形成AP間的同頻干擾，信號一般也沒有穿墻的問題。所以一般直接用少量的無線AP覆蓋即可。如圖：

十、成功應用

    武漢紐賓凱國際酒店

酒店位于武漢繁華市區，酒店規模大、裝修豪華、入住率非常高，客戶有大量WLAN業務需求。之前,運營商有做過WLAN過道覆蓋系統,房間信號比較差，客戶滿意度不高，故該酒店管理方對WLAN覆蓋效果有強烈的訴求。因該酒店已完成完整的CATV到每個客房的布線，具備WOC酒店客房無線覆蓋的實施條件。

酒店一層為服務臺，其他9個樓層為客房,每個樓層約36間標準間客房,2個套房，共342間客房。套房?jì)仍O有一房一廳，每個套房共有2個數字電視接口，共360個數字電視接口。

2012年使用WOC技術改造完畢，解決了原有的WLAN問題，酒店非常滿意。

成都天府麗都喜來登飯店地處市中心商務及金融區黃金地段，地面樓高35層，是成都最豪華的五星級國際商務飯店之一，擁有403間設計精美、典雅高貴的高級客房和各類豪華套房，您可在寧靜致遠中眺望蓉城無限美景。

飯店內所有客房于2008年底全部使用WOC技術實現無線寬帶網絡(luò )覆蓋。每個客房?jì)葻o(wú)線網絡(luò )優質穩定，都可以達到優良信號。令客人自由自在地享受無線寬帶網絡(luò )帶來的便捷與樂(lè )趣。飯店也因WOC技術提升了自身的品牌形象。

WOC無線網絡(luò )技術是酒店WLAN無線網絡(luò )覆蓋最佳的選擇。

武漢紐賓凱國際酒店    4星級

張家界錦江國際酒店    5星級

甘肅飛天之星酒店（集團全部酒店） 4星級

北京太陽花酒店        4星級

福建SUPER 8酒店火車站店

濟南千禧酒店

蘇州吳江格林豪泰云梨橋商務酒店

江蘇維也納酒店

浙江寧波南苑e家連鎖酒店

福州如家快捷酒店五一路店

山東萊陽銀座佳驛連鎖酒店

山東日照格林豪泰酒店

北京朝陽區海友客棧（建國門店）

河北秦皇島海上海酒店

甘肅臨夏美格美居假日酒店

。。。
